Tủ lạnh là một thiết bị gia dụng với cấu tạo phức tạp, bao gồm nhiều bộ phận thực hiện các chức năng khác nhau. Trong số đó, timer xả đá là một thành phần không thể thiếu để kiểm soát quá trình làm lạnh và duy trì hoạt động ổn định của tủ. Bạn có biết timer xả đá tủ lạnh là gì và nó đóng vai trò gì trong việc giữ thực phẩm của bạn tươi ngon? Hãy cùng khám phá thêm về bộ phận quan trọng này qua bài viết dưới đây!

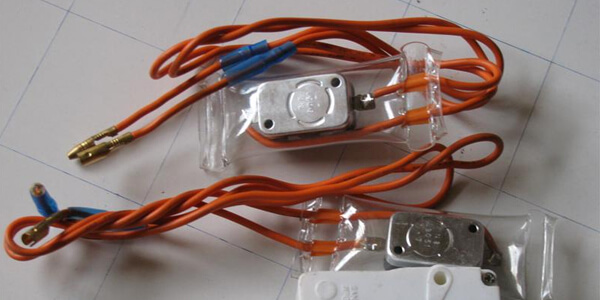

Bạn có biết timer xả đá tủ lạnh là gì không?
Đây là một bộ phận quan trọng giúp kiểm soát quá trình làm lạnh và rã đông, đảm bảo tủ lạnh duy trì nhiệt độ phù hợp, giúp thực phẩm được bảo quản tốt hơn. Timer này có nhiệm vụ cắt điện từ máy nén và kích hoạt điện trở rã đông, giúp loại bỏ tuyết đóng trên dàn lạnh một cách hiệu quả.
Vị trí của timer xả đá có thể thay đổi tùy theo từng model tủ lạnh, nhưng bạn thường sẽ tìm thấy nó ở hộp điện gần máy nén, phía sau tủ lạnh, hoặc trong ngăn rau củ. Nếu bạn cần kiểm tra hoặc thay thế, hãy kiểm tra những khu vực này.
Cấu trúc và hoạt động của Timer xả đá trong tủ lạnh
Cấu tạo của Timer xả đá
Timer xả đá trong tủ lạnh bao gồm bốn phần chính:
- Một động cơ điện xoay chiều một pha, hoạt động tương tự như động cơ của máy nén.
- Hệ thống bánh răng giảm tốc, giúp truyền động một cách hiệu quả.
- Trục của động cơ, là trung tâm của sự vận hành.
- Bánh cam với tốc độ quay là một vòng trong 24 giờ.

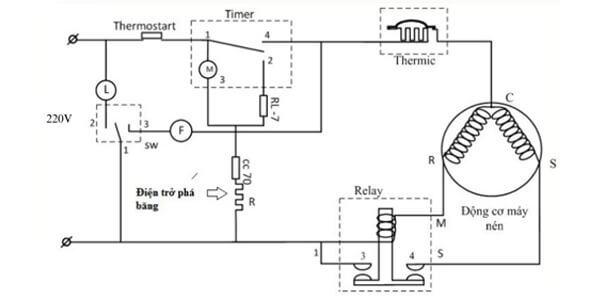

Nguyên lý hoạt động của Timer xả đá
Khi tủ lạnh được kết nối với nguồn điện, quá trình hoạt động bắt đầu như sau: Timer kích hoạt tiếp điểm 1-4, khởi động động cơ (M) và bắt đầu quá trình phá băng. Bánh cam của timer sau đó sẽ đảm nhiệm việc chuyển tiếp điểm từ 1-4 sang 1-2. Điều này cho phép dòng điện chảy qua rơ-le 7 và cầu chì 70, cuối cùng tới điện trở. Khi dòng điện đi qua, điện trở nóng lên, tạo hơi nước để xả đá.
Nếu nhiệt độ dàn bay hơi tăng lên trên -7 độ C, rơ-le 7 sẽ tự động ngắt nguồn điện đến điện trở, ngừng quá trình xả đá. Timer tiếp tục quay trong khoảng 15 phút. Khi đó, tiếp điểm 1-2 mở và tiếp điểm 1-4 đóng lại, cung cấp điện cho máy nén, và tái khởi động quá trình làm lạnh của tủ lạnh.
Hướng dẫn kiểm tra Timer xả đá của tủ lạnh
Nếu bạn nghi ngờ rằng timer xả đá trong tủ lạnh của mình có vấn đề, bạn có thể kiểm tra nó theo các bước đơn giản sau:
Đo điện trở: Sử dụng một đồng hồ đo điện trở, kiểm tra giữa hai chân của cuộn dây (chân 1 và 3). Nếu chỉ số đo cho thấy kim đồng hồ di chuyển đến nửa giá trị, timer vẫn đang hoạt động. Nếu không có sự di chuyển nào, hoặc nếu kim dịch chuyển hết cảnh báo, timer có thể đã hỏng.
Kiểm tra xả đá: Nhẹ nhàng xoay trục quay của timer cho đến khi bạn nghe thấy tiếng click. Sau đó, đo điện trở tại điểm cấp nguồn của hệ thống xả đá (chân 2 và 3).
Kiểm tra tiếp tục: Khi chỉ số điện trở đạt vài Ohm, tiếp tục xoay nhẹ trục quay đến khi nghe thêm một tiếng click nữa.
Kiểm tra máy nén: Cuối cùng, đo điện trở giữa chân 3 và 4 để kiểm tra nguồn cấp cho máy nén.
Lưu ý: Nếu bạn không quen với các công việc kỹ thuật, hãy liên hệ với trung tâm bảo hành hoặc đơn vị sửa chữa tủ lạnh. Họ sẽ giúp bạn kiểm tra và sửa chữa mọi sự cố một cách an toàn và chính xác.
Chúng tôi hy vọng rằng bài viết này đã giúp bạn hiểu rõ hơn về timer xả đá tủ lạnh là gì và cách nó hoạt động. Với kiến thức này, bạn sẽ có cái nhìn sâu hơn về các thành phần bên trong tủ lạnh của mình và biết cách nhận diện những vấn đề có thể xảy ra. Hãy theo dõi các thông tin hữu ích khác của chúng tôi tại đây nhé!
